那么LNG氣化站含有哪些設備呢？

LNG氣化站是指用以接收、儲存并氣化上游采購的LNG來向當?shù)毓狻?/span>

那么LNG氣化站含有哪些設備呢？

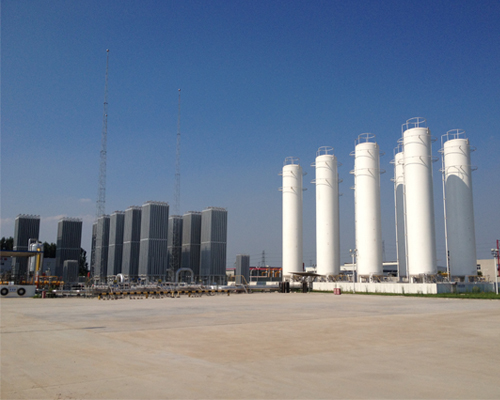

LNG氣化站設備主要有低溫儲罐、氣化器、電輔熱、調壓計量

1.低溫儲罐：是立式或臥式雙層真空絕熱儲罐，內膽選用材料為奧氏體不銹鋼，外容器材料根據用戶地區不同，產品是國家技術監督局現場檢驗并出具壓力容器監檢證書。

2.空溫式汽化器：是利用大氣環境中自然對流的空氣作為熱源，通過導熱性能良好的鋁材擠壓成星型翅片管與低溫液體進行熱交換并使氣化成一定溫度的氣體，無須額外動力和能源消耗。

水浴式氣化器：是利用殼程內的熱水，對浸在內部的纏繞管中的低溫氣體進行加熱氣化，使其出口氣體溫度符合用戶的需要。

循環熱水水浴式汽化器：是直接使用循環熱水來加熱盤管中的液態氣體，使之氣化為氣態氣體。

調壓計量撬：安全性是LNG調壓橇設計的重中之重，在調壓橇的核心設備中，最重要的可謂是安全切斷閥又叫做緊急安全切斷閥，它安裝在調壓器上游，位于LNG調壓橇的入口位置，是緊急情況下，在安全閥放散、監控調壓器動作等一系列安全措施動作后，下游氣體仍然持續超壓時，通過快速關斷來切斷上游來氣的安全設備。是保護整站安全，避免因調壓器失效造成下游超壓甚至爆炸的最后一道安全屏障。因此要求它必須是反應靈敏，切斷迅速，可靠性高，抗外界干擾能力強。

工藝設備：

1.LNG儲罐結構形式：按結構形式可以分為地下儲罐，地上金屬儲罐和金屬/預應力混凝土儲罐3類。

2.LNG儲罐設計壓力和計算壓力的確定：目前絕大部分是100m3的儲罐，立方LNG儲罐的最高工作壓力為0.8MPa，按照GB150《鋼制壓力容器》的規定，當儲罐的最高工作壓力為0.8MPa時，可取設計壓力為0.84MPa。

3.LNG儲罐接管設計：開設在儲罐內罐上的接管口有：上進液口，下進液口，出液口，氣相口，側滿口，上液位計口，下液位計口，工藝入孔8個接管口，內罐上的接管材質都為0CrI8Ni9。為方便定期測量真空度和抽真空，在外罐下封頭上開設有抽真空口（抽完真空后該管口被封閉）為防止真空失效和內罐介質漏入外罐，在外罐上封頭設置防爆裝置。

4.LNG儲罐液位測量裝置設計：為防止儲罐內LNG充裝過量或運行中罐內LNG太少危及儲罐和工藝系統安全，在儲罐上分別設置側滿口與差壓式液位計兩套獨立液位測量裝置，其靈敏度與可靠性對LNG儲罐的安全至關重要。

5.LNG儲罐的選材：正常操作時LNG儲罐的工作溫度為-162.3℃，第一次投用前要用-196℃的液氮對儲罐進行預冷，則儲罐的設計溫度為-196℃，內罐既要承受介質的工作壓力，又要承受LNG的低溫，要求內罐材料必須具有良好的低溫綜合機械性能，尤其要有良好的低溫韌性，因此內罐材料采用0CrI8Ni9，相當于ASME（美國機械工程師協會）標準的304。
